一、 裝置簡介
單相接地是中壓配網中最常見的故障，發生接地后系統雖可以繼續帶故障繼續運行，但是由于非故障相對地電壓升高，若不及時處理可能會(huì )發展為非故障相絕緣破壞繼發相間短路的威脅。及時準確地判定接地回路是快速排除單相接地故障的基礎，實現判定接地故障回路的保護裝置通常被稱為小電流接地選線裝置，但早期的選線裝置經常發生誤選和漏選，效果不能令人滿意。

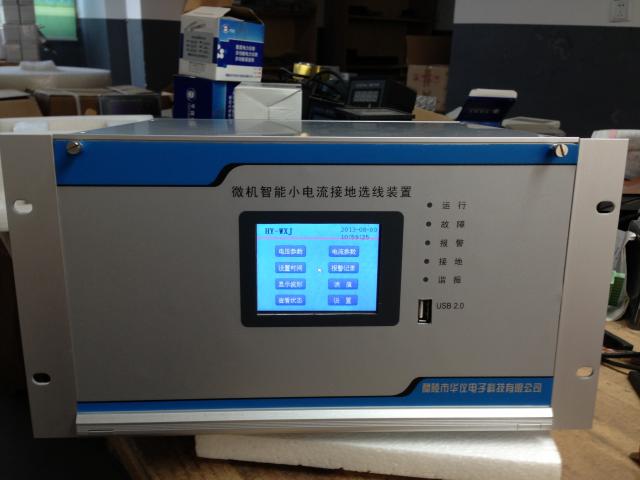

小電流接地選線裝置是湖南醴陵華儀電子科技有限公司自主研發的新一代變電站自動化系統的配套產品。該產品采用基于暫態零序電流幅值比較的綜合選線理論，通過高速采樣，提取和分析接地發生瞬間暫態零序電流的各次諧波分量，利用特征頻帶的特有性質識別出故障線路。該選線理論需要強大的硬件平臺支持，因此本裝置采用MCU+ARM結構，ARM負責人機和通訊管理，MCU完成選線任務。
二、 裝置特點
3.1強大穩定的硬件平臺
a) ARM系統，保護和監控相對獨立，更加穩定可靠；
b) Samsung主流32位微處理器，數據處理和邏輯運算能力強大；
c) 12片16位AD，每周波512點同時采樣；
d) 功能強大的FPGA，控制AD采樣和實現邏輯編程出口
e) 以太網+RS485通訊模式，各通訊通道完全獨立；
f) 具有打印功能，可實現就地打?。ù斯δ苓x配）
g) 全觸摸屏設計，面板無需按鍵，更加可靠。
3.2 嵌入式實時多任務操作系統
a) 采用嵌入式實時多任務操作系統linux，對硬件資源進行最有效的管理；
b) 充分滿足電力系統對實時性的要求。
3.3人性化的設計理念
a) 全漢化觸摸彩色液晶屏幕顯示，操作簡單、方便，提供全程在線幫助菜單和圖形化、表格化的輸出界面；
b) 可以獨立整定多套保護定值，定值在線整定和切換，完全方便；
c) 即插即用的設計理念；
d) 過程全息再現技術的運用；
e) 實時電壓電流波形顯示
f) 適合工業美觀的外觀設計。
3.4免調節、易維護的概念設計
a) 整機無可調節元件，選用高精度、高穩定的工業級器件，保證正常運行的高精度，避免因環境改變或長期運行而造成的采樣誤差增大；
b) 具備完善的自檢功能，裝置異?？梢远ㄎ坏叫酒?；
3.5專業化的結構設計
a) 裝置采用整面板背插式結構設計，強弱電完全分開，電磁兼容性能卓越；
b) 整機密封性好，精心的防塵、抗震設計，可實現全分散安裝，不需要任何外部抗干擾器件；
c) 功能的模塊化設計，功能的增減和移動可以通過插件的拔插實現，即插即用。
3.6適用范圍廣
適用于中性點不接地/經消弧線圈接地/經大電阻接地系統；適用于架空線/電纜線系統；長短線不限，并聯運行的出線數不限;可區分線路和母線接地。
三、技術指標
1、 電源電壓：AC/DC 110V~220V
2、 整機功耗：≤20W；
3、 環境溫度：-10℃～+55℃；空氣相對濕度：不大于90%；
4、 環境要求：周?chē)橘|(zhì)無導電塵?；蚴菇^緣損壞的腐蝕性氣體、霉菌等。安裝地點應具有防御風、雨、沙和防塵設施；
5、 額定參數:
母線段數：1～4段；
選線線數：1-60路,
零序電壓 (1PT～4PT)：100V； 零序電流（CT1～CT60）：1A或者5A
6、 報警輸出：報警繼電器觸點容量為：AC220V,5A ；
7、 通訊接口:RS485、CAN可選；通訊規約MOUDBUS，TCP/IP可選；
四、安裝使用說明
5.1 裝置安裝說明
裝置采用4U高度機箱，配屏安裝方式為嵌入式，后接線。安裝除滿足在機械結構上的要求外，還應確保與電氣有關的安裝要求，務請用戶詳細閱讀該部分內容。
5.1.1零序電流互感器的安裝
大多數電纜出線的用戶采用零序電流互感器CT獲得零序電流，安裝互感器應確保零序電流信號不被短路，如圖。圖中絕緣板上的固定螺栓應保證卡子（即電纜外皮）與地絕緣。母線側電纜外殼的接地線應穿過零序CT再接地。
5.1.2三相CT接成零序過濾器
Ø 對已安裝三相CT的用戶，獲取零序電流，可以將它們接成零序電流過濾器方式，由于裝置電流輸入回路具有極低的輸入阻抗，因而，不影響用戶在零序電流過濾器回路串接其它電流測量元件。
Ø 對只有A、C兩相CT的用戶，必須安裝B相CT，并要求其精度變比等特性均與A、C相相同，才能接成零序過濾器使用本裝置。
5.1.3同名端（極性）要求
Ø 裝置對零序電壓信號接入，無同名端一致的要求（對于包含功率方向和綜合判據算法版本除外）。
Ø 裝置對零序電流互感器的同名端（亦稱極性）要求完全一致接入機器。
Ø 三相CT接成零序電流過濾器同名端亦要求一致接入本機。
Ø 對既有零序CT，也有三相過濾器的系統，也要求同名端完全一致接入本裝置。
5.2 裝置使用說明
裝置采用的全觸摸屏設計，由于裝置采用的是實時多任務操作系統linux, 所以啟動時間較長，裝置啟動后進入主菜單，顯示界面在無任何操作5分鐘后會(huì )自動關閉，輕觸屏幕會(huì )自動顯示出來。
