什么是開關柜的一次系統圖
發布時間：2010-03-05 點擊率：14905
開關柜里的一次系統，指的是開關柜里面的主設備（有斷路器、電流互感器、電壓互感器、隔離開關、避雷器等等）及其電氣連接，將這些連接起來畫到紙上圖紙就是一次系統圖。其作用是對電能的傳輸、控制和保護。
一次設備是指直接生產、輸送和分配電能的高壓電氣設備。它包括發電機、變壓器、斷路器、隔離開關、自動開關、接觸器、刀開關、母線、輸電線路、電力電纜、電抗器、電動機等。由一次設備相互連接，構成發電、輸電、配電或進行其它生產的電氣回路稱為一次回路或一次接線系統。
通常情況下都是DWG格式,查看DWG格式的文件需要專用軟件AUTOCAD打開圖紙.

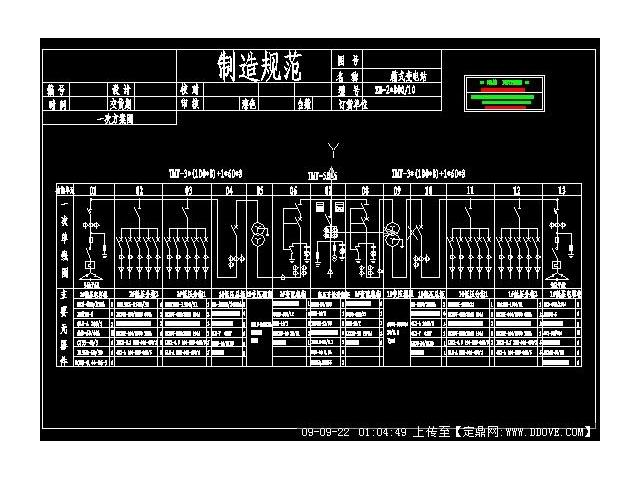

下圖是一個例子:

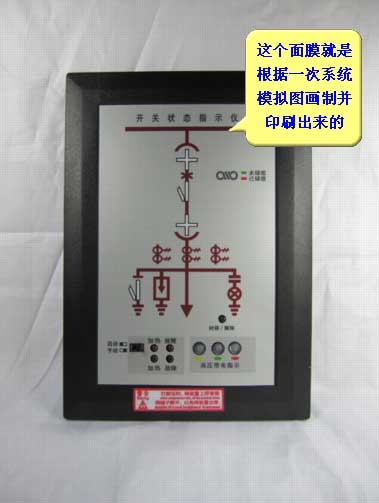

定做開關柜智能操控裝置或者開關狀態指示儀的時候,需要的模擬圖,就是其中的一部分:
如下圖所示:
|
